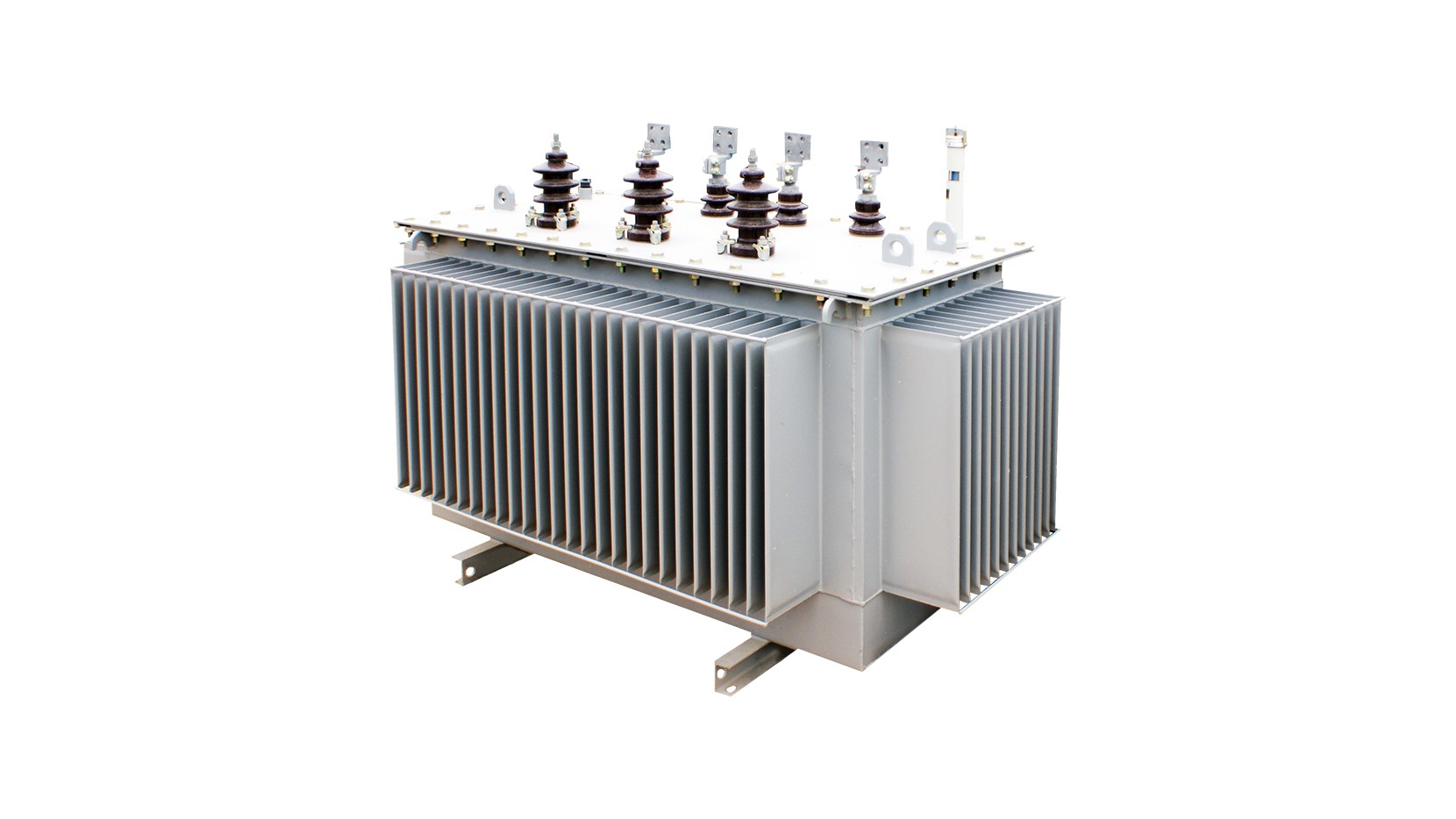

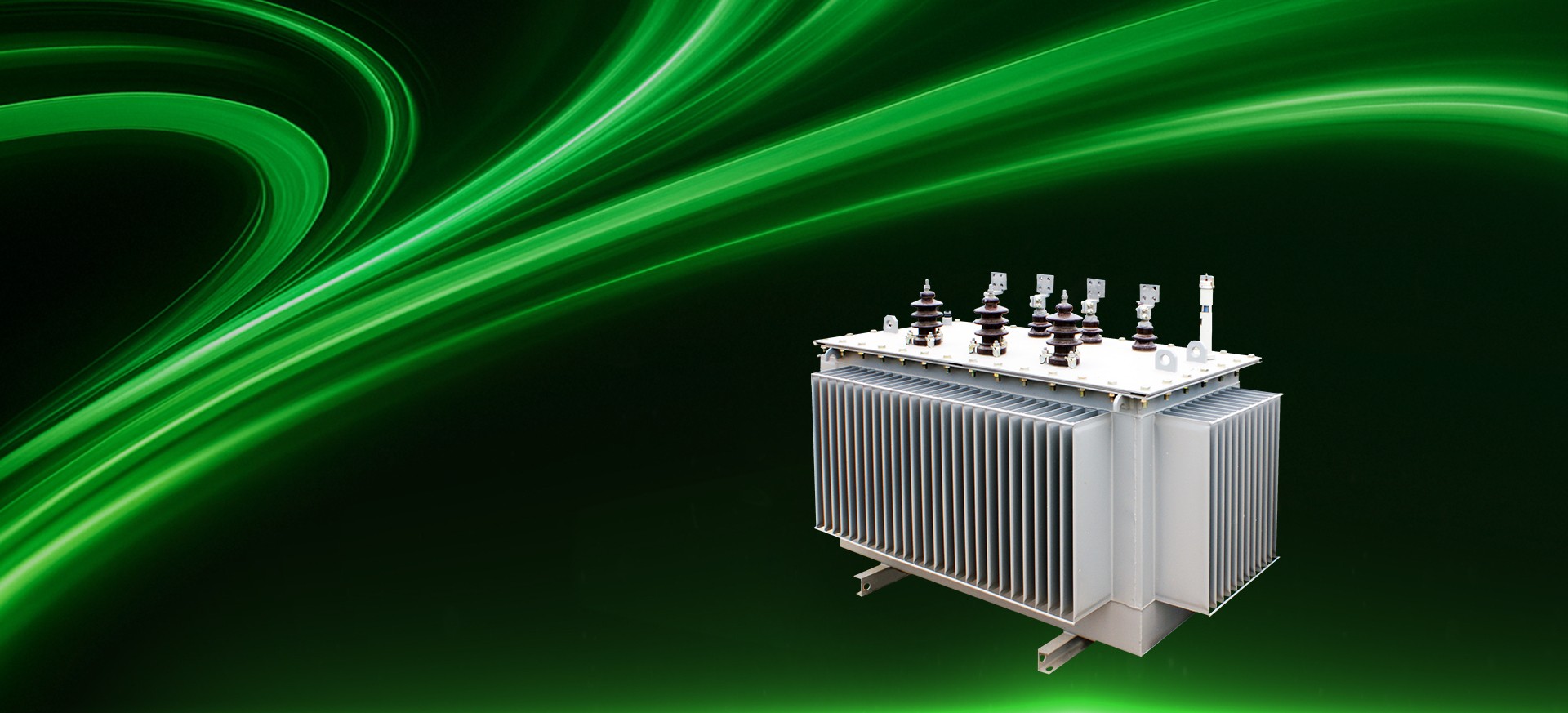

非晶合金鐵芯變壓器
產品介紹
油浸式非晶合金變壓器是一種鐵心采用具有軟磁特性的非晶合金帶材制成的油浸式配電變壓器，變壓器鐵芯和繞組浸在絕緣油中的變壓器，全密封結構可滿足多種惡劣場景運行需求，超低空載符合低碳節能未來發展方向。
產品特點
-
采用彈性散熱器全密封油箱設計，延長使用壽命，免維護，可廣泛應用于戶外惡劣環境運行
-
變壓器線圈采用成型絕緣筒上有效支撐，高低壓套繞，繞制結構緊湊，同心度好，增強變壓器承受短路的能力
-
夾件與鐵心之間，采用特殊壓裝、支撐結構，有效壓緊線圈的同時，不對鐵心造成應力集中，保證鐵心的空載性能
-
采用“封”“粘”等工藝，有效解決鐵心碎片問題，保證器身的電氣性能
-
鐵心為非晶合金帶材卷制而成，相較常規變壓器有效再次降低產產品空載，符合綠色、節能、低碳的環保理念
執行標準
- GB/T 1094.11-2022 《電力變壓器 第11部分:干式變壓器》
- GB/T 22072-2018 《干式非晶合金鐵心配電變壓器技術參數和要求》
- GB 20052-2024 《電力變壓器能效限定值及能效等級》
- IEC 60076
相關參數
-
短路阻抗 (%)4-5%
-
連接組別Dyn11
-
頻率50HZ\60HZ
-
一次額定電壓10kV
-
額定容量30-2500kVA
-
耐熱等級A
應用場景
