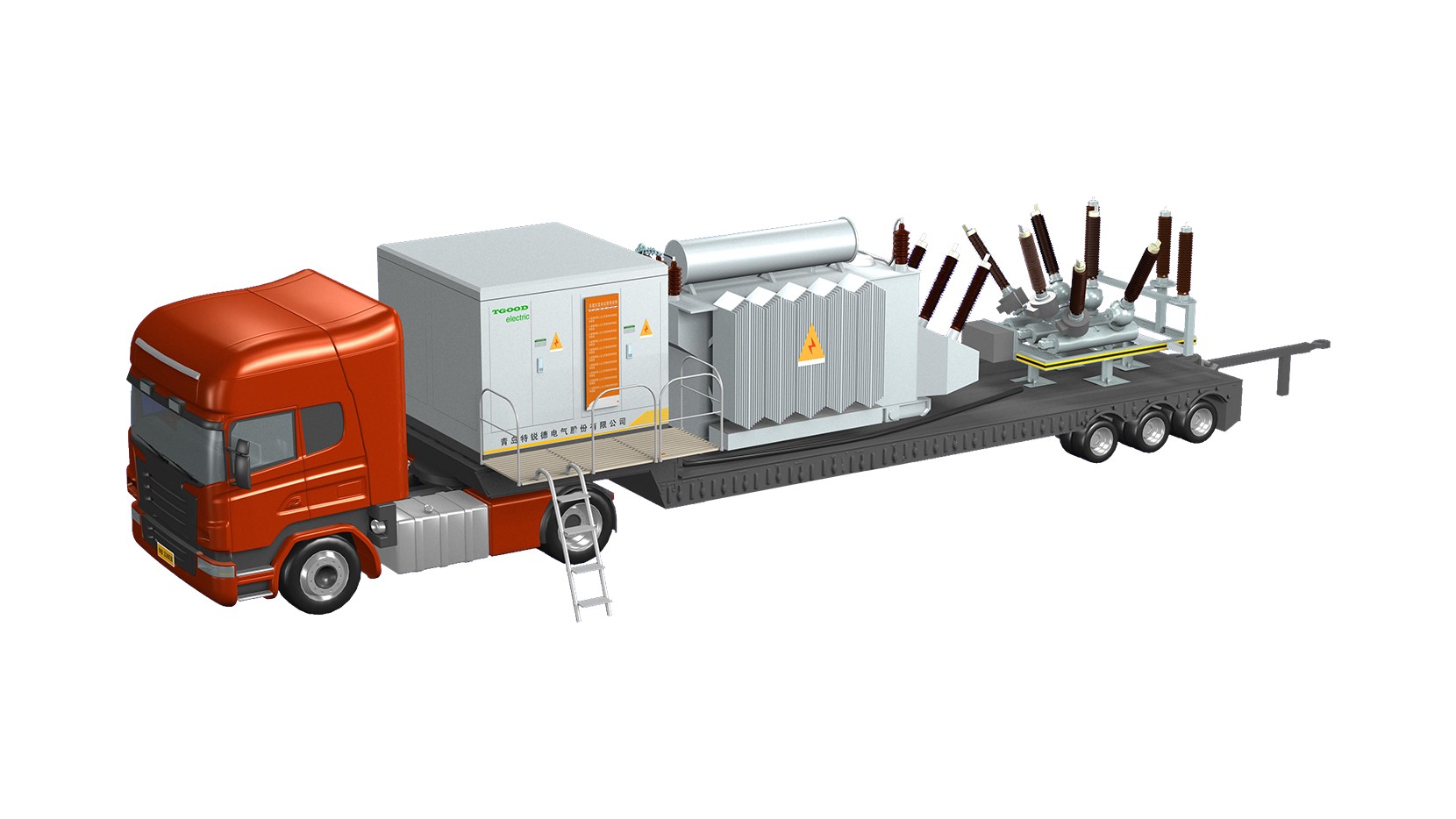

車載移動式變電站
產品介紹
車載移動變電站主要由五個模塊組成，包括復合式組合電器HGIS模塊、主變壓器模塊、變電箱式綜合自動化模塊、中壓配電室模塊、設備運輸模塊。各模塊采用整體預制式結構，實現各種功能單元工廠模塊化制作，并在預制過程中完成各模塊內部連接和調試。車載移動式變電站整體結構設計緊湊，機動性強，短時間內即可投入使用，且供電可靠度高，操作靈活，組裝簡單方便，各組件亦可單獨運行和移動運輸。半掛拖車平時處于機動待運狀態，接到出發命令即可出動，達到指定目的地?cái)?shù)小時內即能投入電網運行使用特別能滿足高壓電網供電系統在變電站技術改造、設備檢修、工地臨時供電、事故搶修以及自然災害情況下的供電需求。
產品特點
-
結構緊湊??高度集成化設計，滿足道路運輸需求
-
投運快捷??快速響應、快速部署、快速投運
-
適應性強??結構強度高，減震措施完善，適用各類工況應用
-
機動靈活??設備與車體可靠集成，可快速趕赴現場
執行標準
- DL/T 2821—2024《變電站預制艙式組合設備技術規范 第1部分：開關設備艙》
- GB/T 8625《建筑材料難燃性試驗方法建筑構件耐火試驗方法第1部分:通用要求》
- GB50009《建筑結構荷載規范》
- GB/T50011 《建筑抗震設計標準》
- GB50017 《鋼結構設計標準》
- GB 50060-2008 《3~110kV高壓配電裝置設計規范》
- ISO 12944-1-2017 Paints and varnishes - Corrosion protection of steel structures by protective paint systems - Part 1: General introduction (Second Edition)
- GB/T 9978.1-2008《建筑構件耐火試驗方法第8部分:非承重垂直分隔構件的特殊要求》
- GB/T 17467-2020 《高壓/低壓預裝式變電站》
- Q/GDW 11882-2025 《預制艙式 10kV、35 kV 開關設備技術規范》
- 1GB/T 4208-2008 《外殼防護等級(IP代碼)》
- 1GB/T 20138-2023《電器設備外殼對外界機械碰撞的防護等級(IK代碼)》
相關參數
-
電纜絞盤電動，雙輪組
-
空氣懸掛半掛車體15000*3000*1100/1690
-
開閉所箱體9500*3000*3200
-
輔助系統視頻監控及火災報警系統
-
全電子多功能電能表3×100V，1.5（6）A，0.5S ，RS485 三線三線
-
間隔層交換機22電2光
-
線路保護測控裝置線路保護測控裝置
-
站用電源及直流電源系統柜配置1套一體化電源系統，電池容量65AH，鋰電池DC220V組柜1面、電源柜1面
-
母線PT柜12kV
-
站變柜12kV
-
10kV出線柜12kV，1250A，31.5kA
-
10kV進線柜12kV，4000A，31.5kA
-
輔助系統視頻監控及火災報警系統
-
充饋柜含鋰電池38AH DC220V，含3kVA逆變單元
-
主變保護測控裝置及遠動裝置柜主變保護測控屏1面；運動主機1套，規約轉換裝置1臺，監控主機1臺，以太網交換機1臺，網絡打印機1臺，GPS雙對時裝置1臺，組屏1面
-
二次艙箱體3000*3000*2600
-
組合式液壓半掛車15200*3000*1100/1690
-
中性點接地成套保護裝置SUN-BZFZ-110；100-200/5 10P20
-
主變壓器SFZ11-50000/110；110±8*1.25%/10.5kV；Ud=10.5% YN.d11
